Fehleranalyse: - ohne Funktion - stark verschmutzt

Taito Arkanoid Spinner

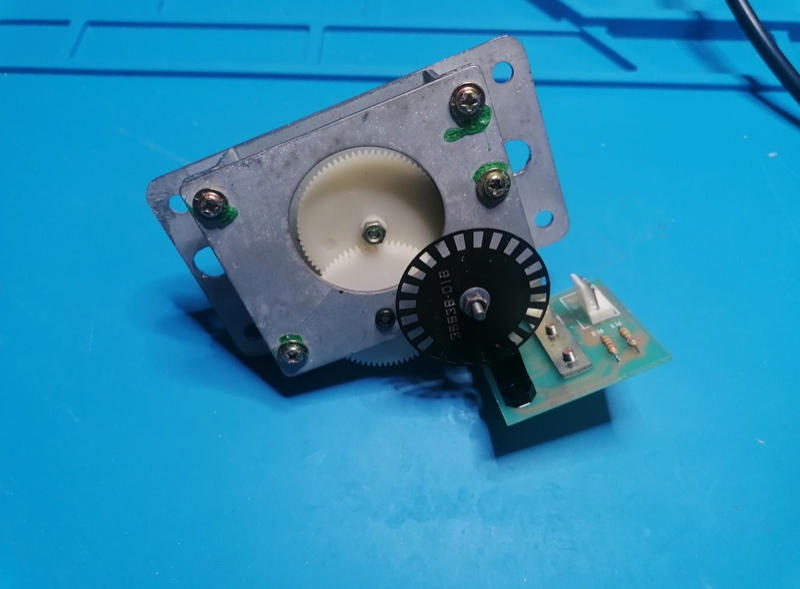

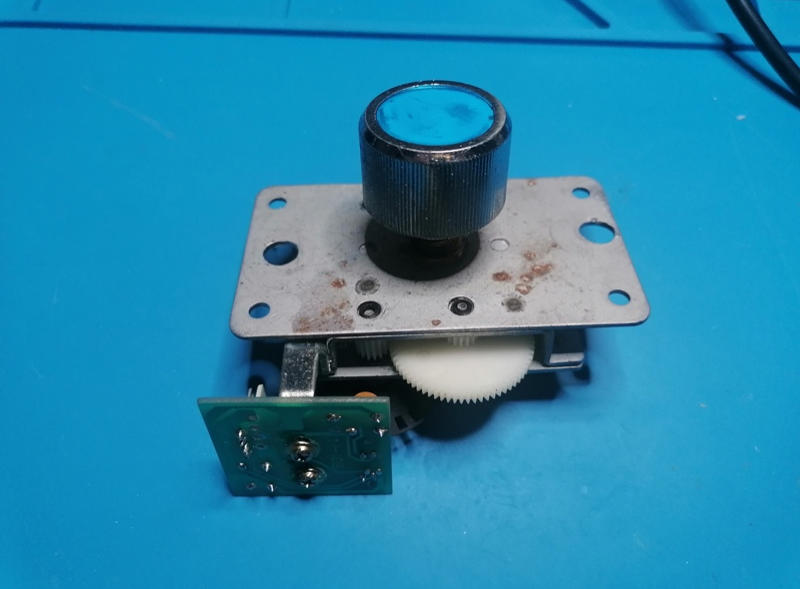

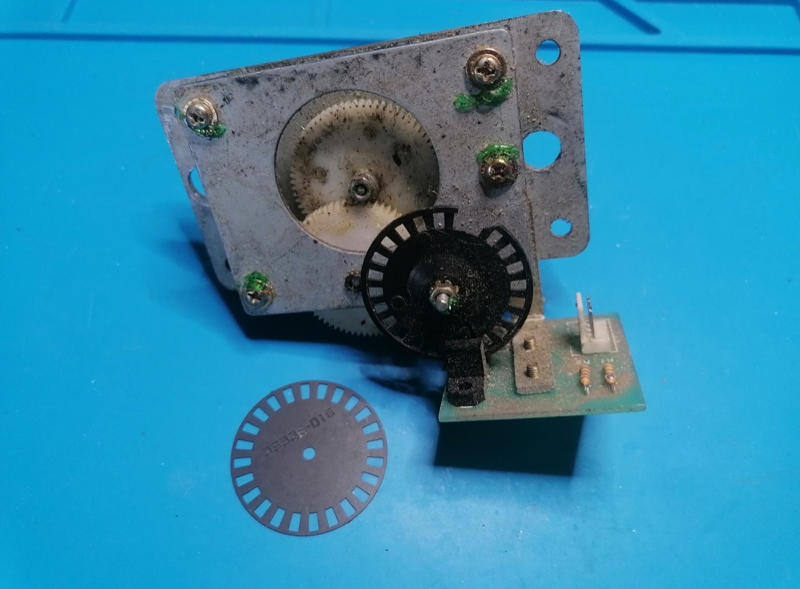

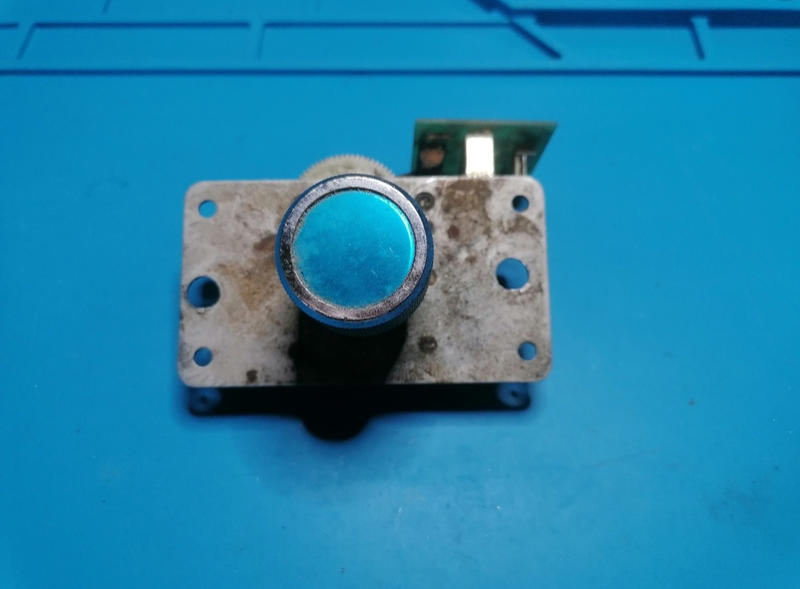

In meinem Fundus befand sich ein Taito Arkanoid Spinner, mit dem ich ein Panel bauen wollte. Wie man sehen konnte, war er total verschmutzt und das Optorad war gebrochen. Glücklicherweise hatte ich noch eins lose in meinem Fundus liegen.

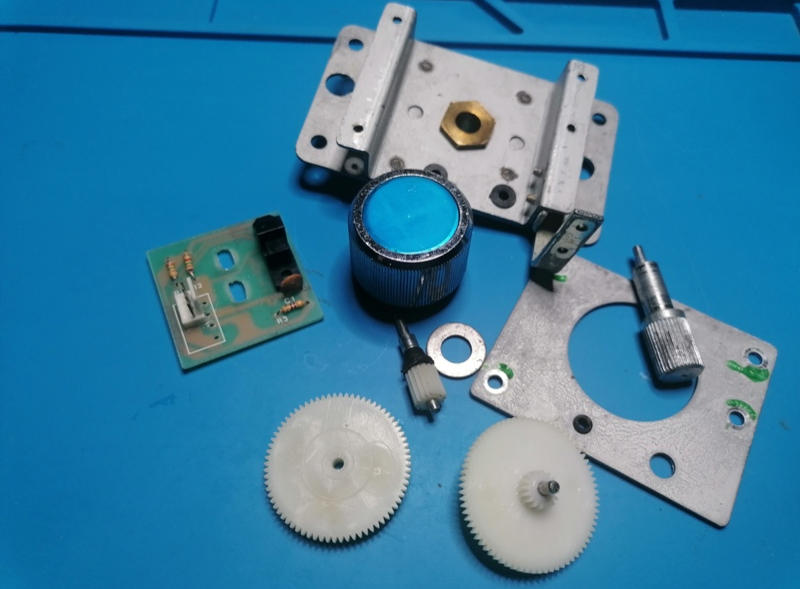

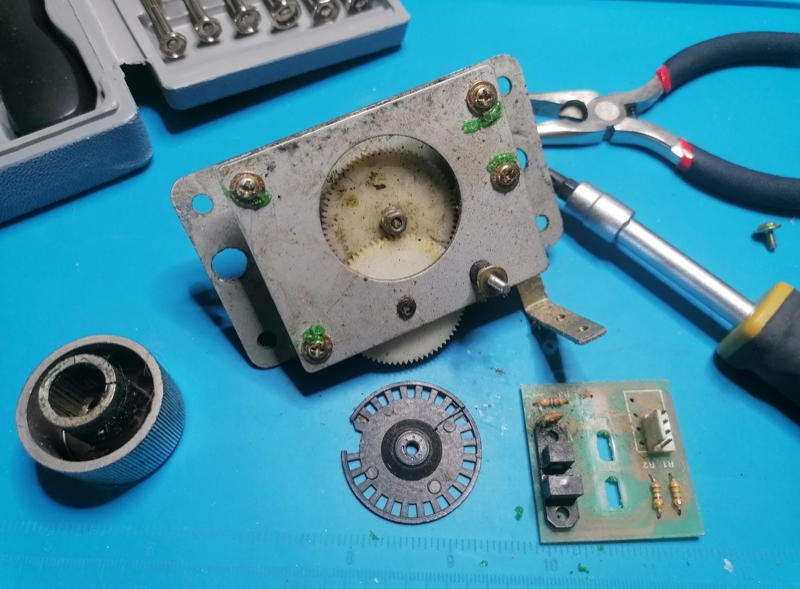

Ohne ihn vorher zu testen, hatte ich den Spinner erst mal zerlegt, ordentlich gereinigt und schließlich wieder zusammengebaut.

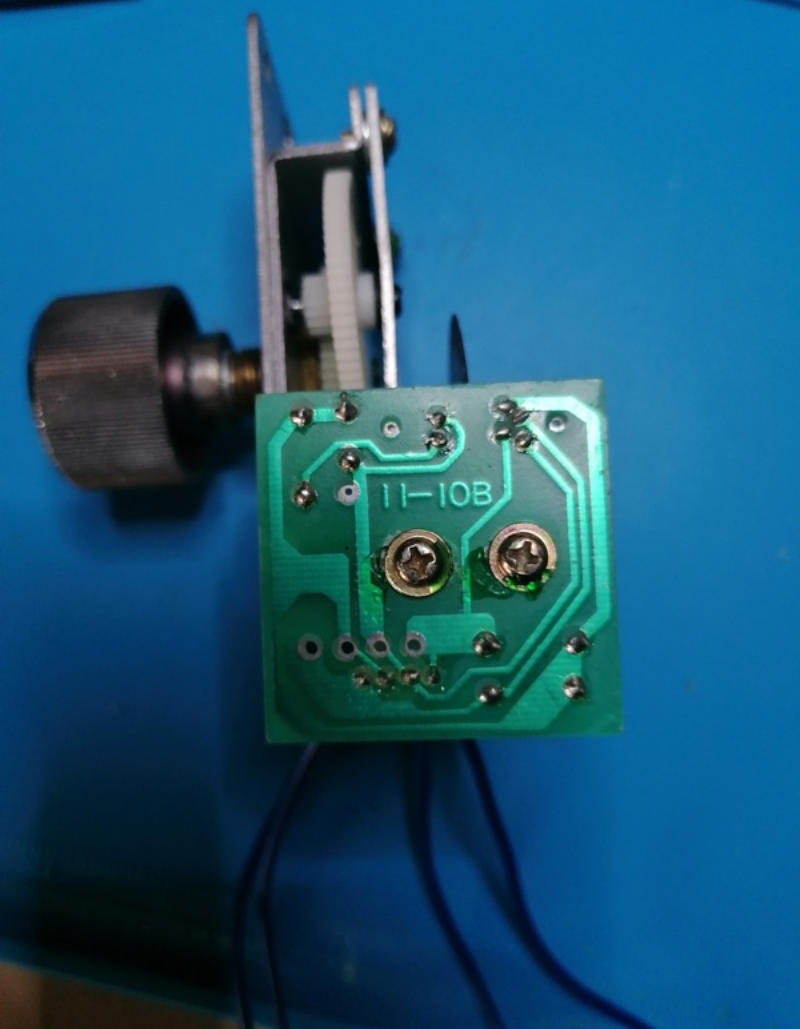

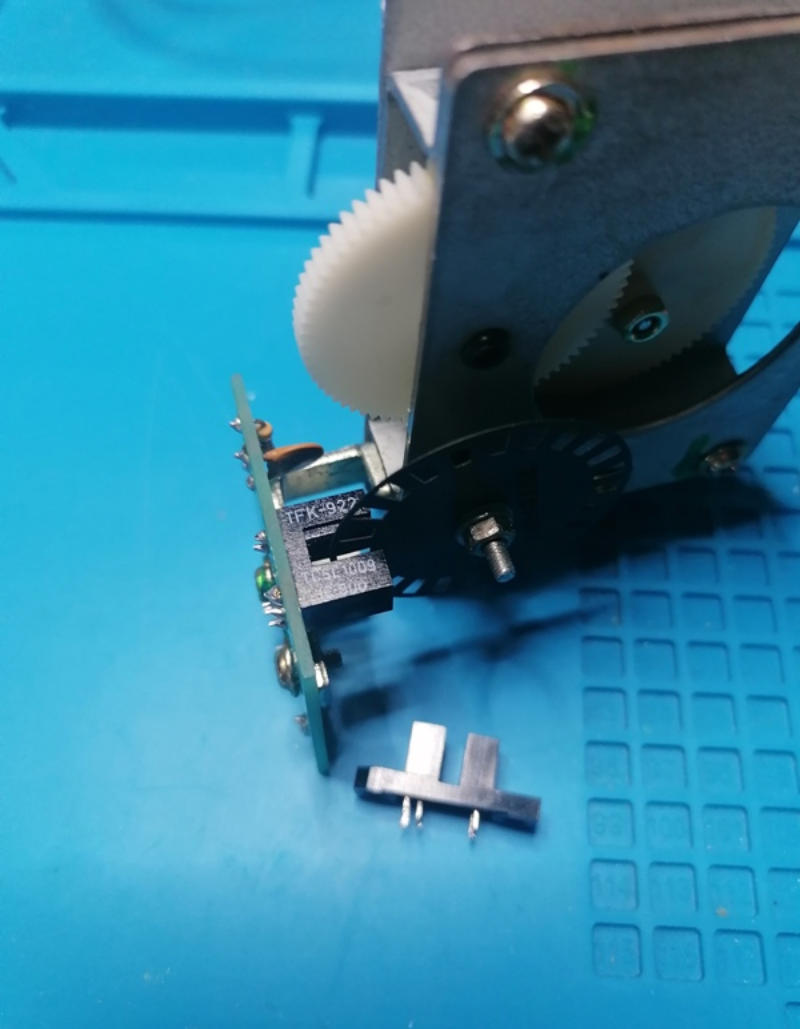

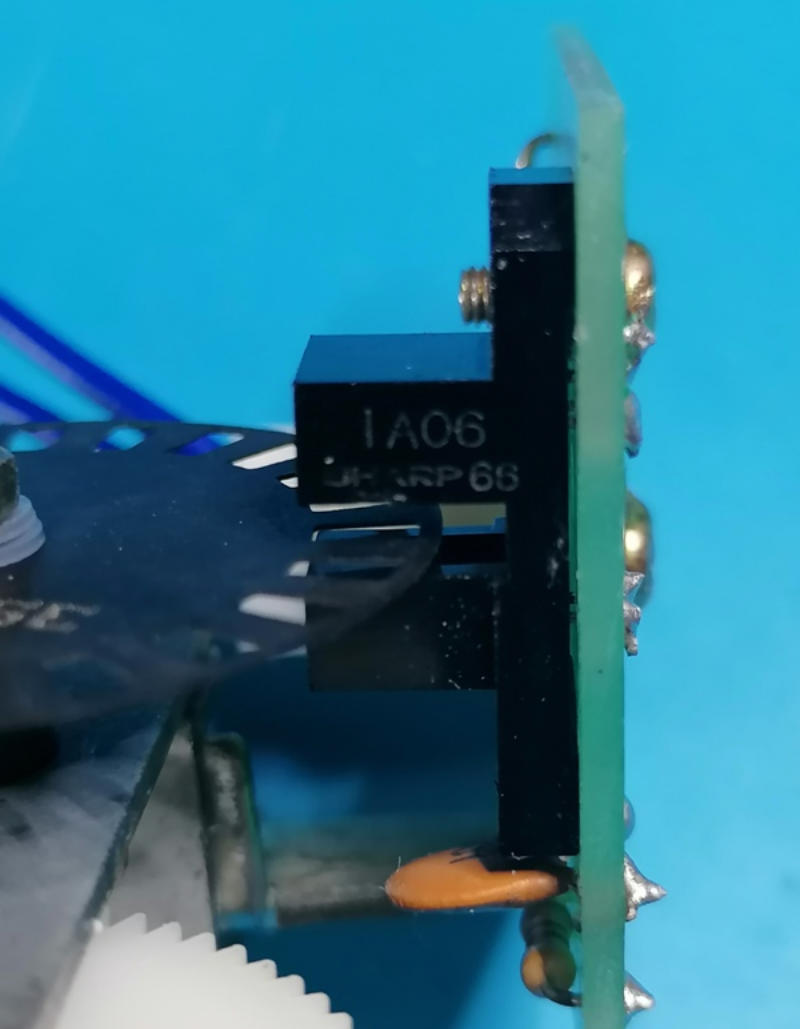

Leider machte der Spinner beim Testen keinen Mucks. Nach einer Überprüfung war klar, dass der Optokoppler defekt war. Dieser hatte die Bezeichnung – sofern ich sie hatte entziffern können – IA06 JP RP66 oder so ähnlich. Natürlich fand ich im Netz nichts darüber. Die Schrift war durch die Reinigungsaktion auch ziemlich verwaschen. Der Optokoppler hatte sechs Beinchen. Im Internet hatte ich dann welche von Telefunken gesehen. Da hatte ich zugeschlagen, da ich sonst keine Sechsbeiner hatte finden können. Die Bezeichnung dieser war TFK-922 / TCSL 1009 IC800 (Telefunken). Leider gab es dazu auch kein Datenblatt. Trotzdem hatte ich sie einfach mal verbaut – Versuch macht klug.

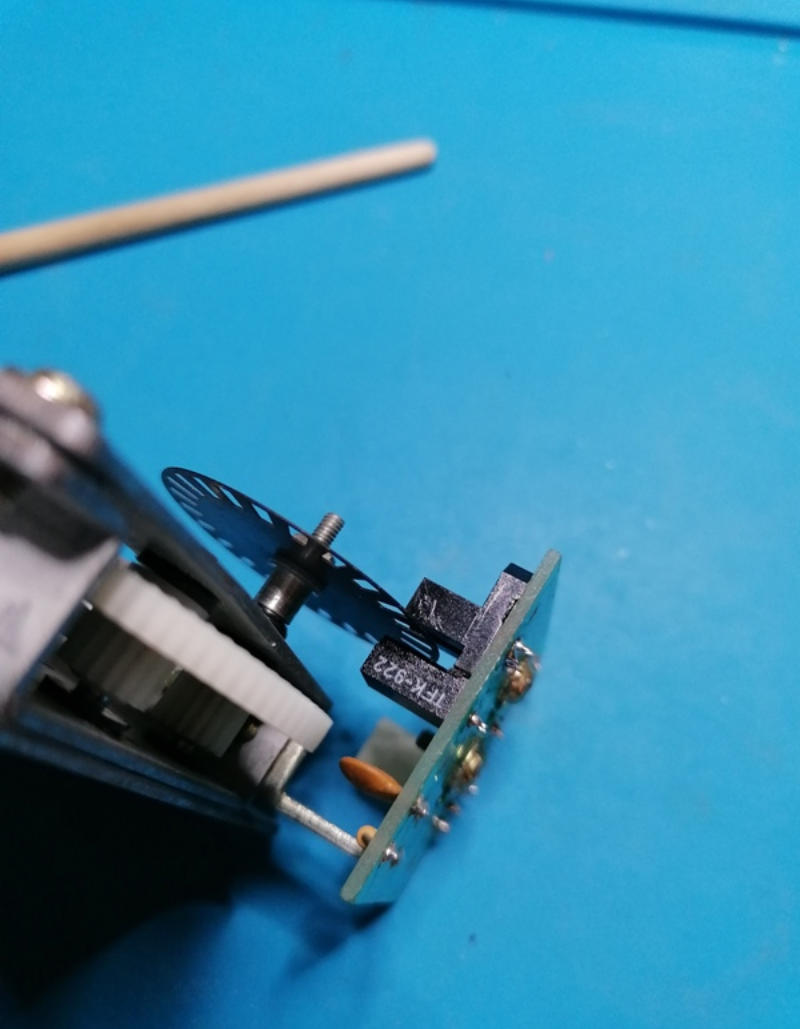

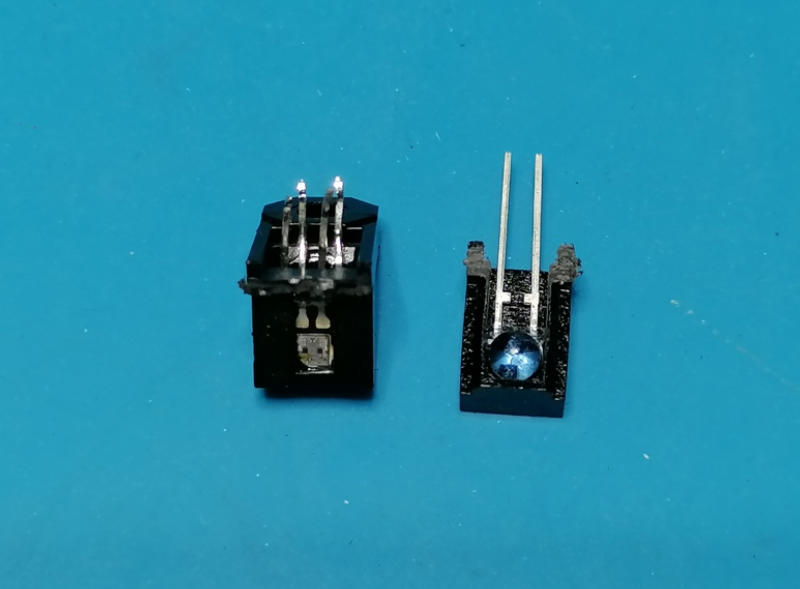

Leider waren die Optokoppler von Telefunken viel zu empfindlich. Bei der kleinsten Bewegung nach links oder rechts schoss das Paddel von Arkanoid nach außen. Was war zu tun? Zum einen hätte man das Ganze mit einem Teiler regeln können, zum anderen hätte man die LED vom alten Optokoppler gegen eine neue von Telefunken tauschen können. Ich entschied mich für den Tausch der LED. Gleichzeitig hoffte ich, dass der Empfänger des alten Optokopplers in Ordnung war. Zuerst löste ich die Diode aus dem „neuen“ Telefunken-Optokoppler. Ein einfaches Ziehen hatte ausgereicht und die Diode lag auf dem Tisch. Nicht so einfach war das beim „alten“, eingebauten Optokoppler, denn dort war das Bauteil verklebt. Nachdem ich zunächst versucht hatte, die Diode aufzubohren, kam mir schließlich die Idee, die Koppler einfach zu teilen. Ich lötete dann jeweils den Empfänger des alten und die Diode des neuen Modells samt Gehäuse auf.

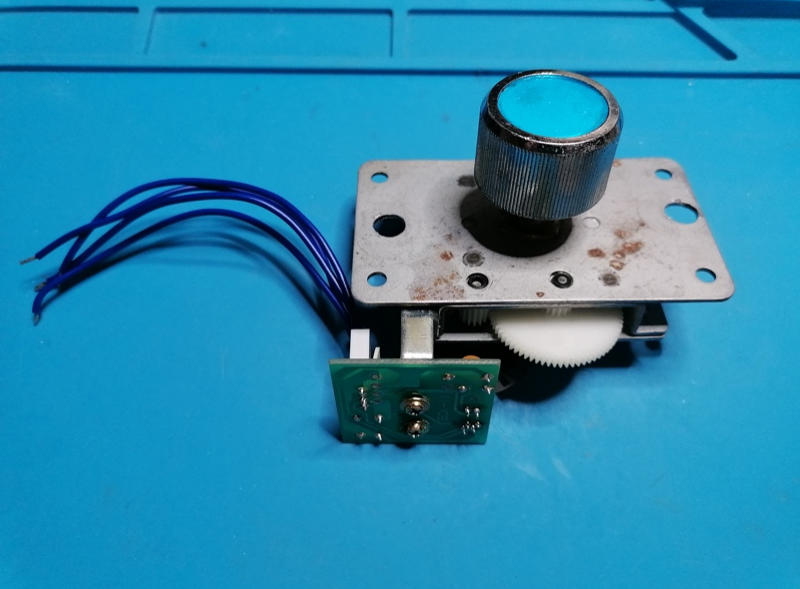

Was soll ich sagen… es hat funktioniert:

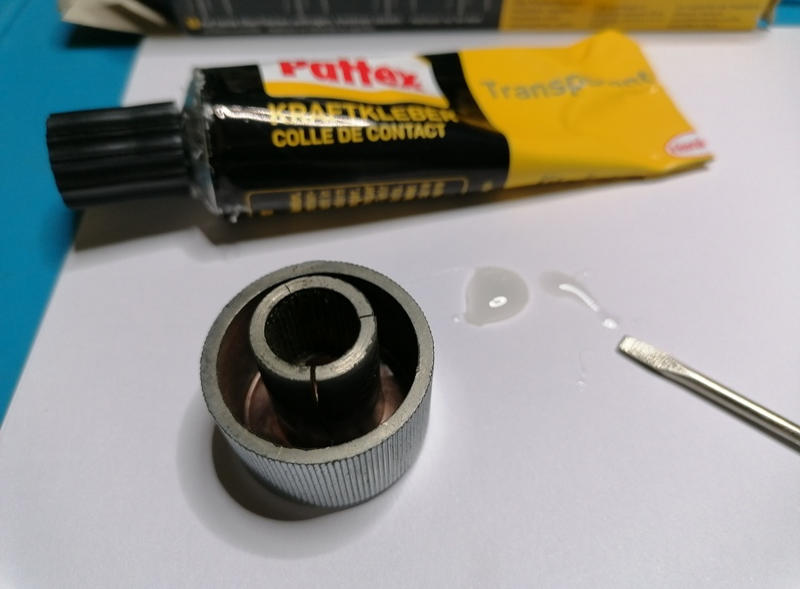

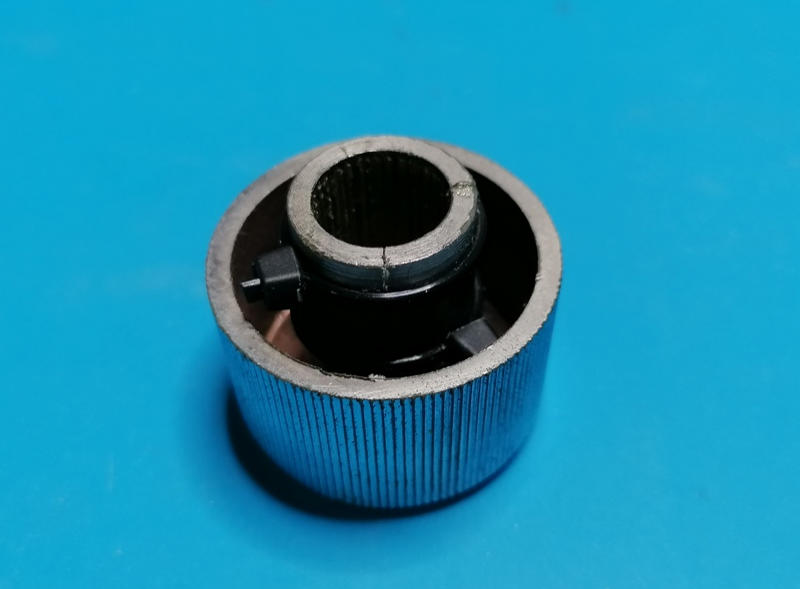

Schließlich gab es noch ein kleines Problem am Plastik des Drehrades. Dieses war nämlich rissig, weshalb es geklebt und mit zwei Kabelbindern gesichert wurde. So sollte nichts mehr passieren.

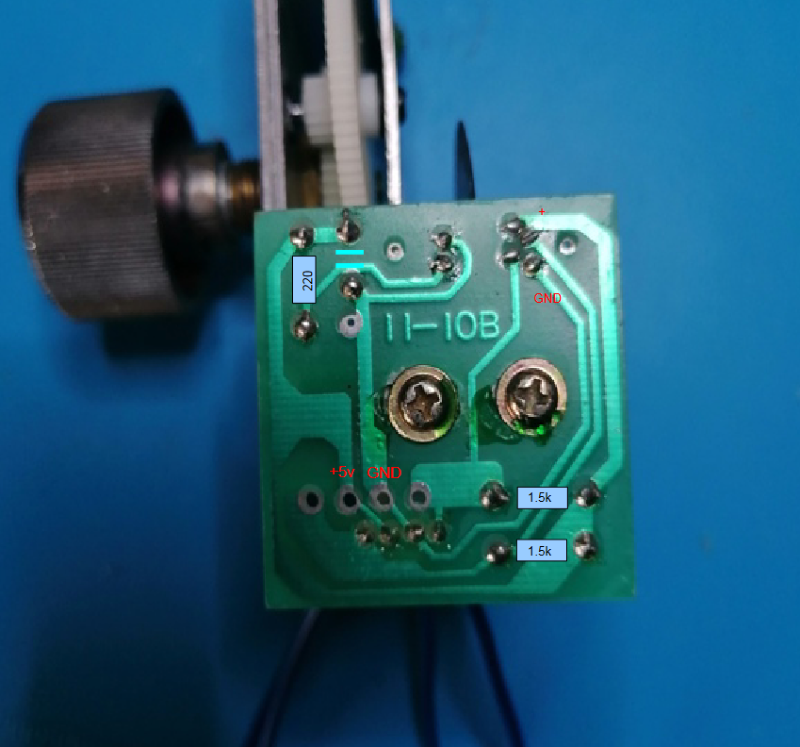

Anschluss / Teileplan:

Vielen Dank an mrdo und SamWhiskey aus dem arcade-reloaded Forum für die Hilfe. Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Thread gehts hier. Eine Registrierung ist erforderlich.

Materialeinsatz: - Telefunken Optokoppler TFK-922 / TCSL 1009 IC800 - 2 x Kabelbinder - Schmierfett - Pattex
