Fehleranalyse: - Grafikfehler

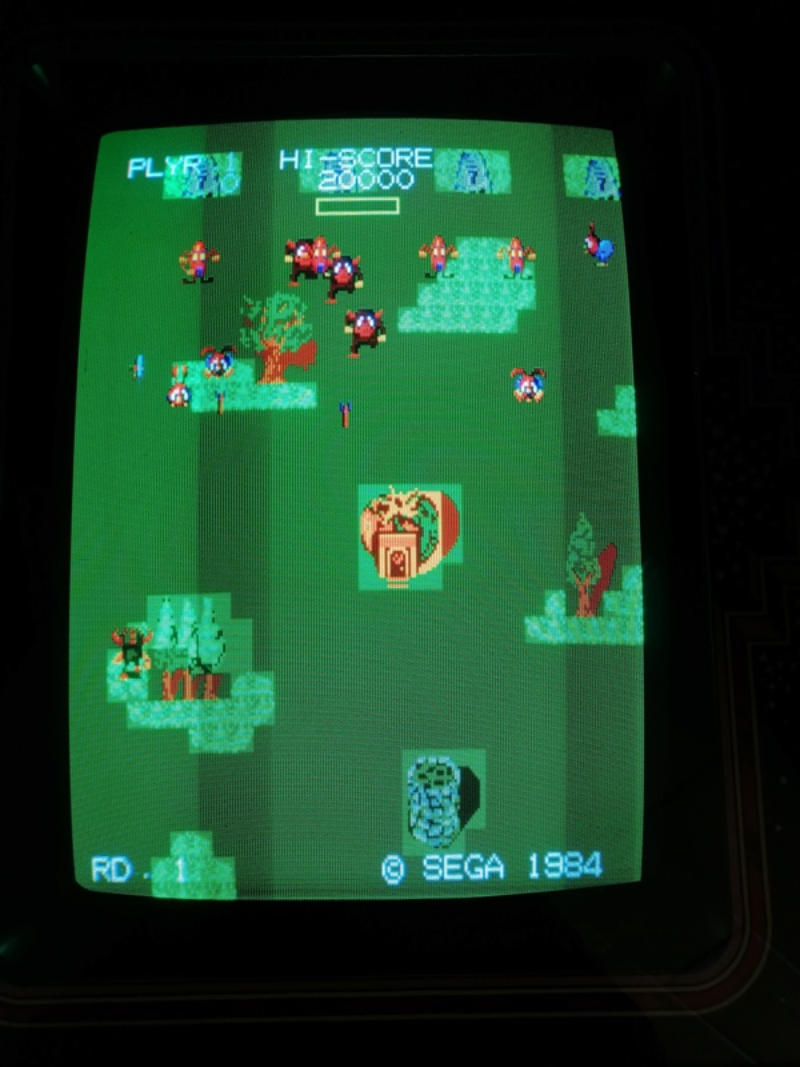

Mister Viking - Grafikfehler

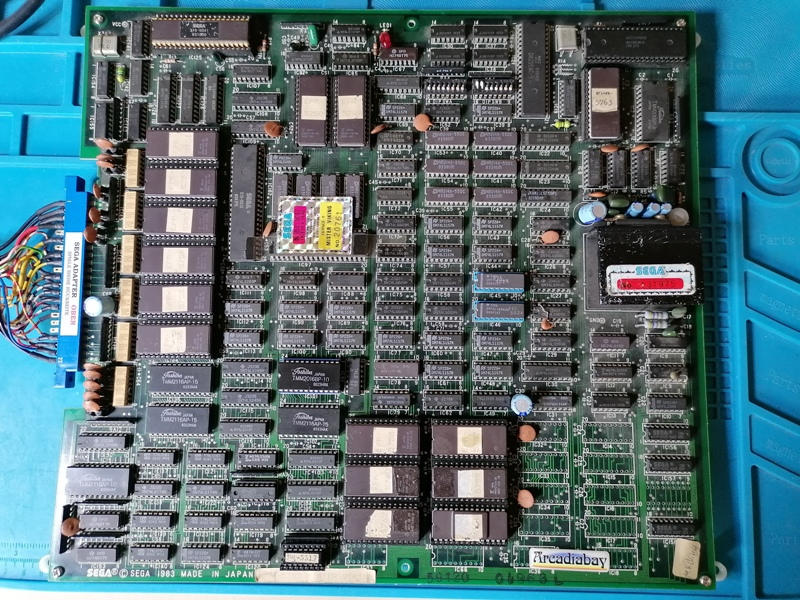

Auf dem Tisch lag meine originale Sega Mister Viking PCB mit Grafikfehlern. Wenn ich die EPROMs nachdrückte oder die Platine bog, wurde die Grafik für ein paar Minuten oder Stunden richtig angezeigt, ehe der Fehler wieder auftauchte. Für mich sah das nach einem defekten EPROM-Sockel aus. Eventuell handelte es sich auch um Verunreinigungen oder eine beschädigte Leiterbahn.

Datenschutz Impressum

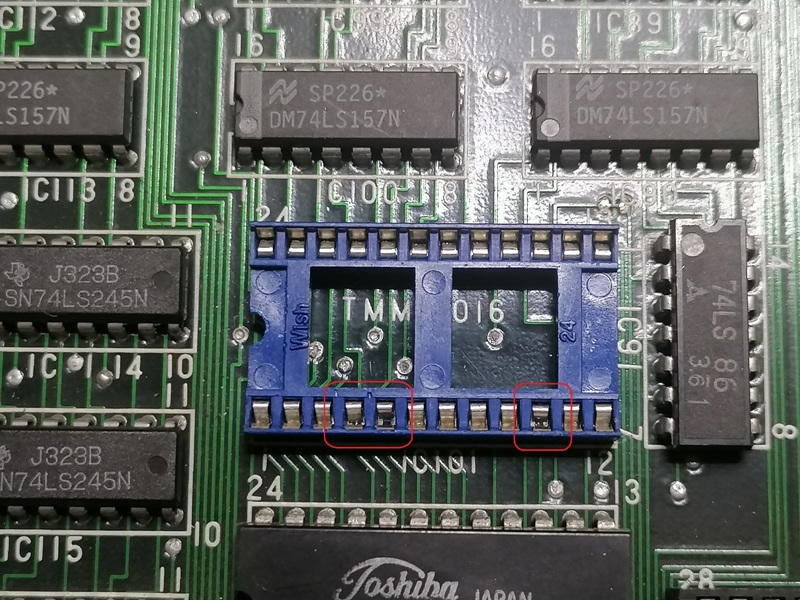

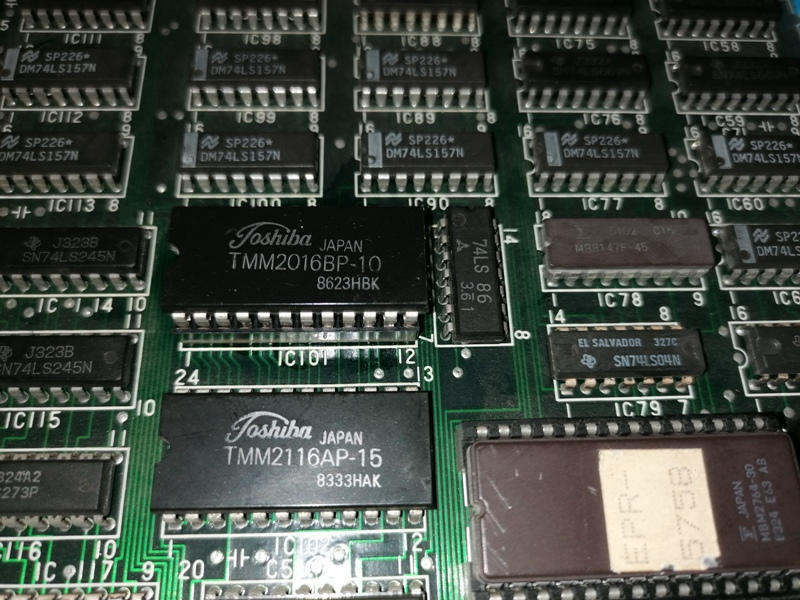

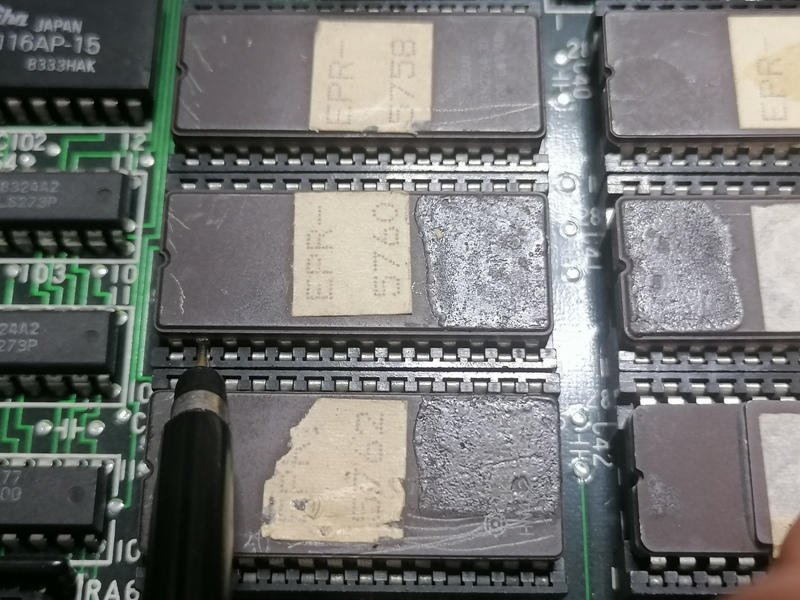

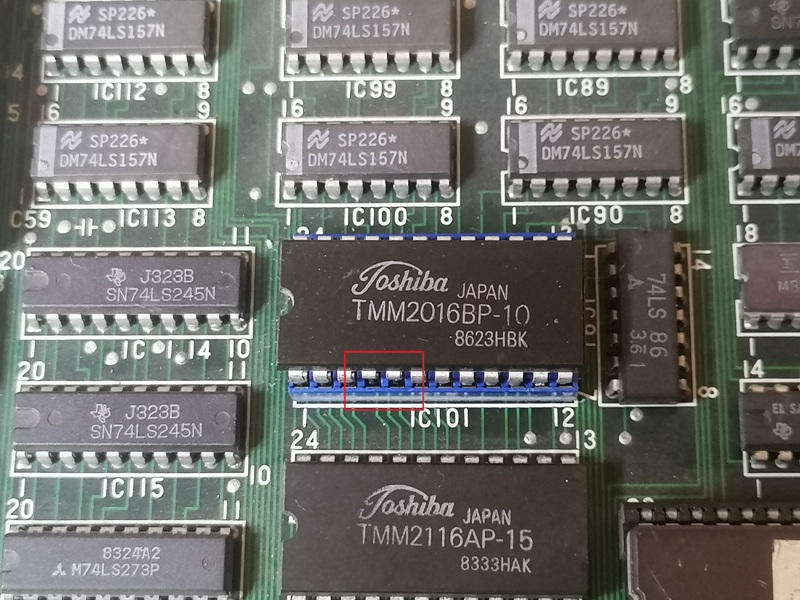

Um den Fehler zu finden, klopfte ich die EPROMs ab und drückte mit der Spitze des Oszilloskops leicht gegen die Pins. Die Grafik reagierte schließlich beim Toshiba-RAM TMM2016BP-10. Wenn man genauer hinsah, konnte man auch erkennen, dass die Kontakte im Sockel verbogen waren. Dieser Sockel war vermutlich schon einmal vom Vorbesitzer getauscht worden.

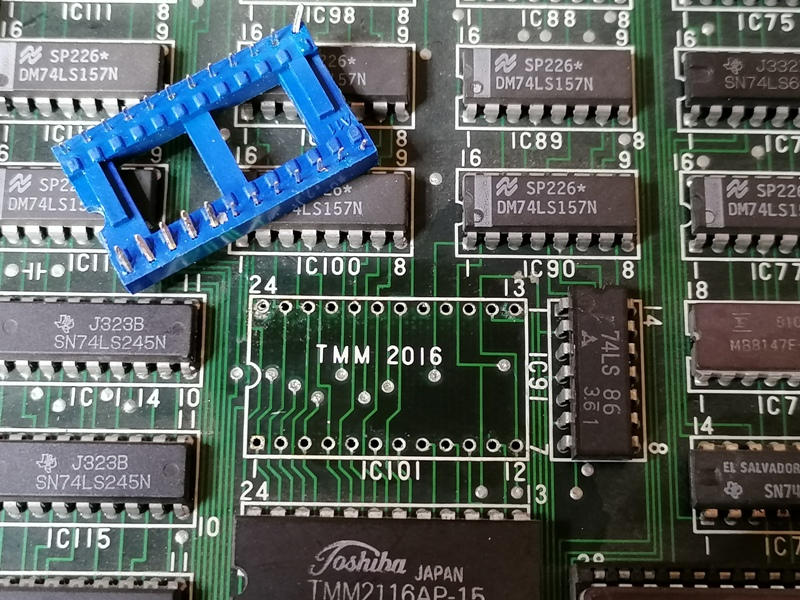

Also raus damit…

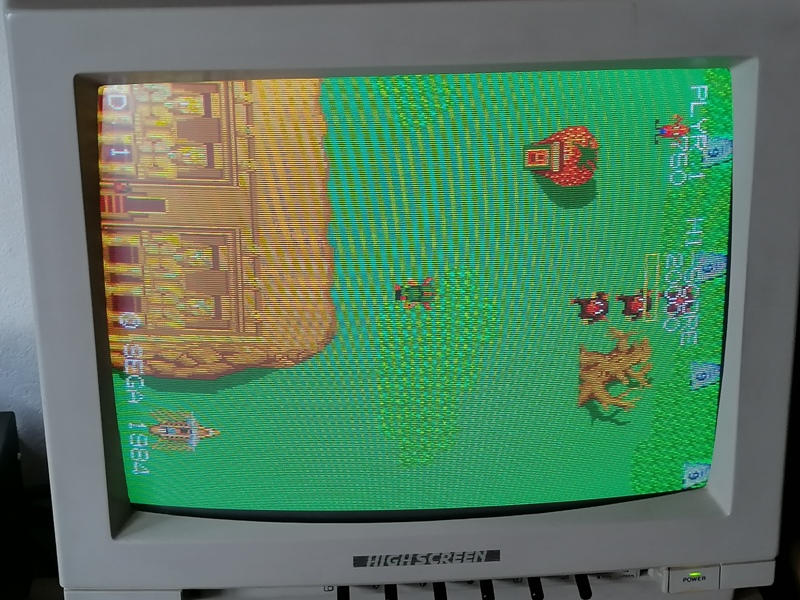

Nun war der Hintergrundgrafikfehler zwar verschwunden, aber ich hatte jetzt an manchen Stellen ein Grießeln, das auch schon vorher ab und zu aufgetreten war. Auch hier handelte es sich um ein Kontaktproblem an einem EPROM. Der Sockel sah zwar in Ordnung aus, aber die Kontakte waren etwas angelaufen. Durch eine gründliche Reinigung konnte ich dieses Problem jedoch erfolgreich beheben.

Gerne dürft Ihr in unserem Forum an der Restauration / Reparatur teilhaben und mitdiskutieren. Zum Thread gehts hier. Eine Registrierung ist erforderlich. Materialeinsatz: - 1 x Sockel 24 PIN

Nun läuft sie wieder…
