Fehleranalyse: - Sicherung brennt durch

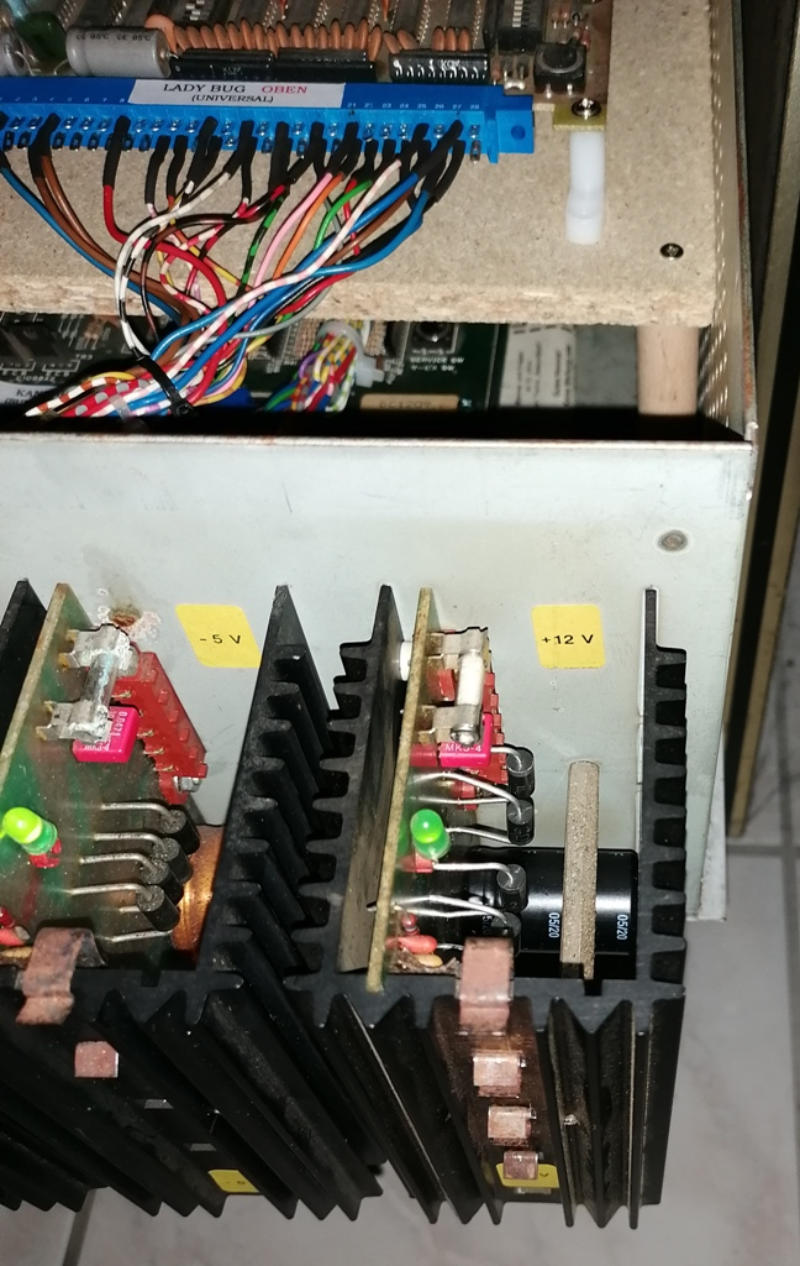

Hellomat 12V Netzteil - Sicherung brennt durch

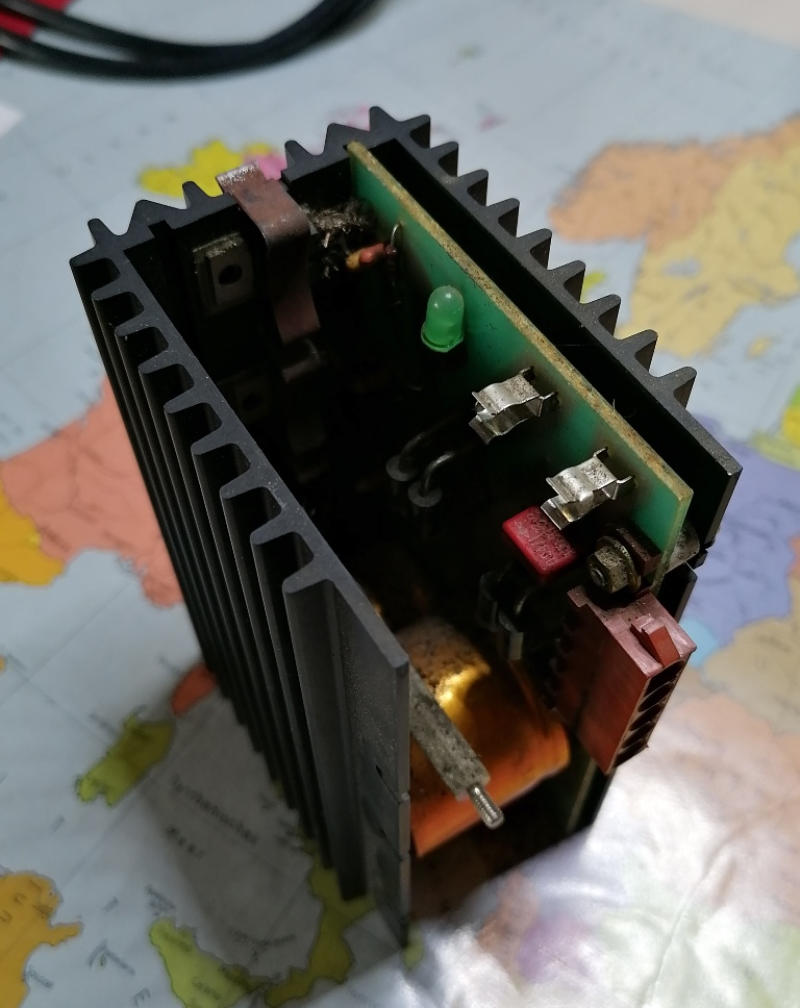

Auf dem Tisch habe ich ein Hellomat 12V Netzteil, deren Sicherung beim einschalten sofort druchbrennt.

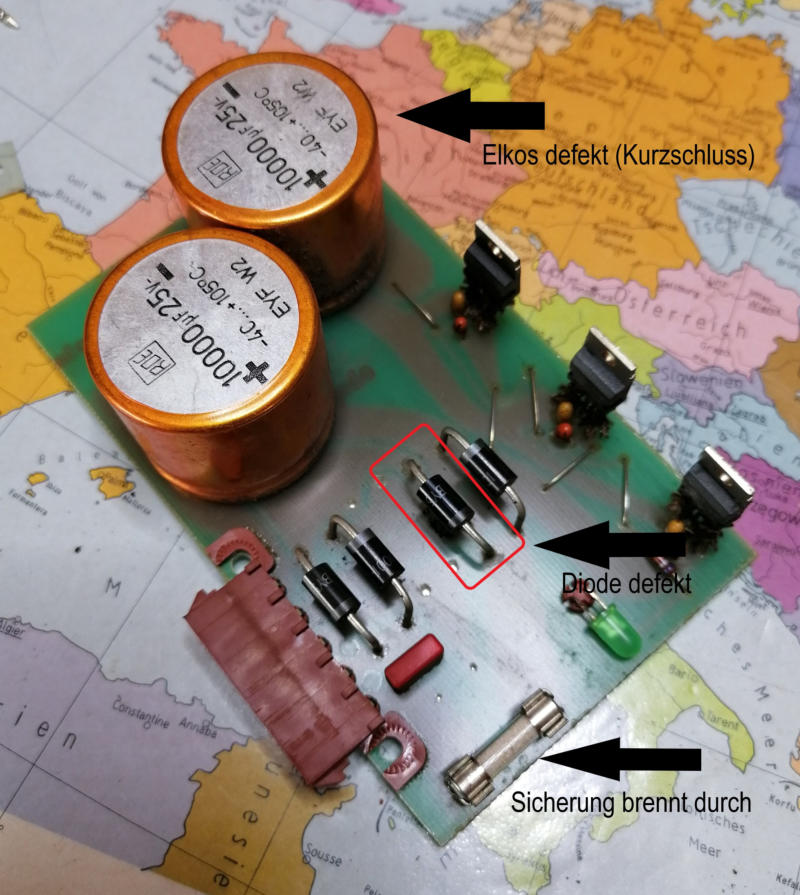

Beim durchmessen der Komponenten wurde schnell klar dass einer der Dioden defekt war. Ausserdem waren die Elkos kurzgeschlossen.:

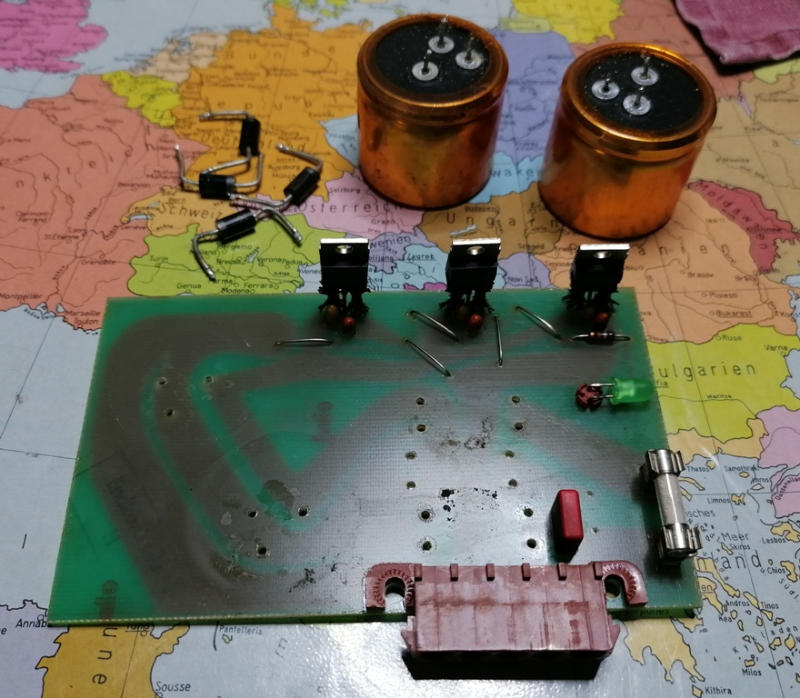

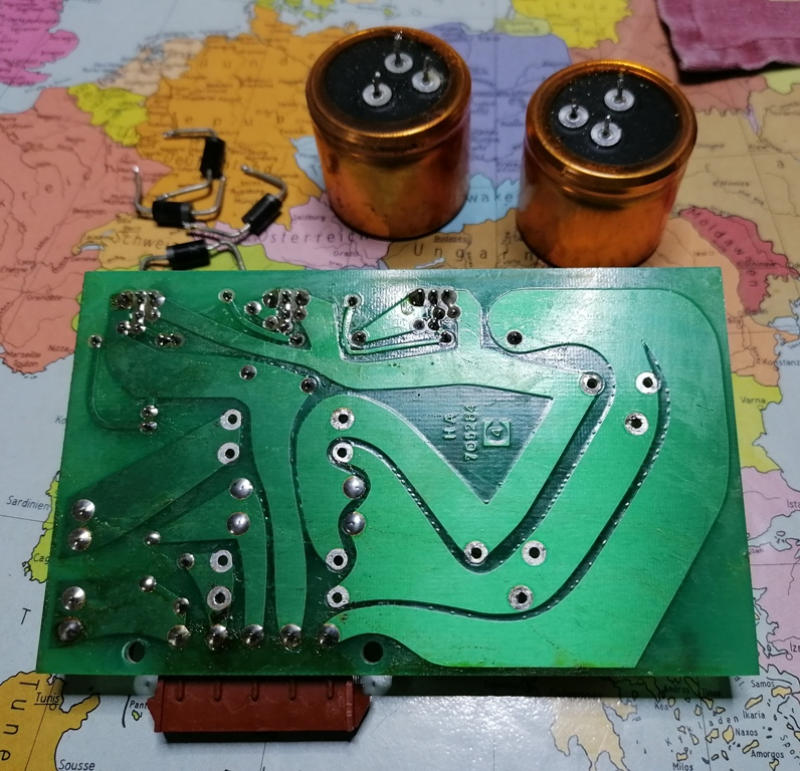

Die defekten Teile wurden schließlich ausgelötet und durch neue ersetzt. Die Dioden wurden vorsorglich alle getauscht.

Materialeinsatz: 4 x BY 500/100 Gleichrichterdiode, 100 V, 5 A, DO-201 2 x BSN 10.000/25 Becher-Elko, radial, 10 mF, 25 V, RM 10, 85°C, 2000h, 20%

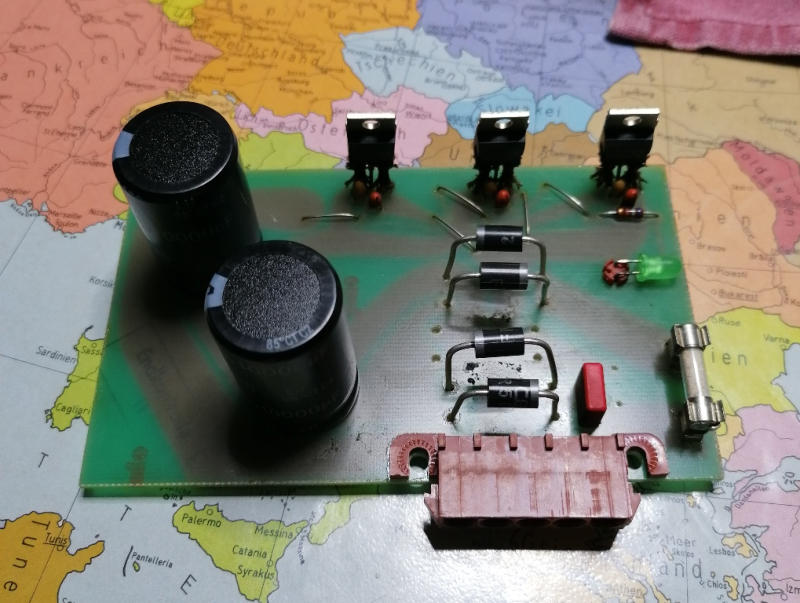

Nach einem Kurztest konnte das Netzteil dann wieder zusammengebaut werden und in Betrieb gehen…
